Je hebt ¼ lambda en ½ lambda koppelbalken, eigenlijk maakt het niet wat je gebruikt, doch als je 6 of 8 antennes op een ¼ lambda balk zet dan wordt de impedantie wel erg klein. Voor 8 antennes wordt dit 6.25 ohm, hierdoor zal de stroom erg hoog worden en waar hoge stromen lopen zijn de verliezen ook vaak groot, doch kan dit helaas niet staven en wat het betekend in de praktijk, er zijn meerdere wegen die naar Rome leiden.

In normale situaties hebben antennes en coax kabels een impedantie van ongeveer 50 ohm, wanneer je nu twee antennes wilt gaan koppelen dan zal de impedantie op het knooppunt 25 ohm worden. Dit zal getransformeerd moeten worden naar 50 ohm omdat anders teveel vermogen wordt gereflecteerd. Dit kan bewerkstelligd worden door een kwart golflengte coax kabel met een bepaalde impedantie. Deze impedantie kun je als volgt berekenen:

Voorbeeld 1: twee antennes parallel, Z wordt dan 25 ohm:

Z = √Z1 x Z2 de impedantie wordt dan Z = √25 x 50 = 35.35 ohm  (¼ golflengte coax kabel)

Voorbeeld 2: Zou je vier antennes op één knooppunt koppelen dan zal de impedantie 12.5 ohm worden:

Z = √Z1 x Z2 de impedantie wordt dan Z = √12.5 x 50 = 25 ohm  (¼ golflengte coax kabel)

Nu, waar krijg je een stuk 35 of 25 ohm coax kabel ?

Dit zal je zelf moeten maken, bestaande uit een buiten mantel en een binnen kern (de huidige koppelbalk)

De verhouding tussen de binnen kern en buiten mantel is een maat voor de impedantie, hierop komen later terug

De lengte van een koppelbuis:

De lengte is afhankelijk van de frequentie die wordt gebruikt, de verkortingsfactor is 1 (lucht) en wordt als volgt berekend:

300 / f * ¼ = lengte v.e. ¼ lambda koppelbuis

Dit komt neer op :

voor een ¼ lambda geldt  75 ÷ frequentie = in meter

voor een ½ lambda geldt  150 ÷ frequentie = in meter

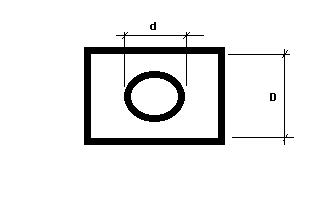

Berekenen van de impedantie: Berekening geldt voor een vierkante koker buis: Z = 138 log 1.08 D/d

In de handel is aluminium profiel van D = 21 mm binnenwerks makkelijk te verkrijgen, verder hebben we mogelijkheden van een binnenkern 8, 10, 12 en 15 mm koperbuis. In onze berekeningen gaan we uit van bovenstaande materialen.

Bij deze enkele voorbeelden van diverse koppelbalken.....

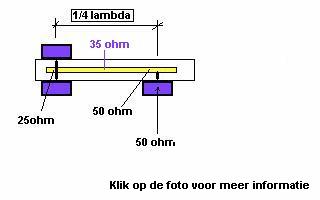

Klik op de foto voor meer informatie	2 antenne koppelen met een ¼ lambda transformator Je ziet hier dat de koppelbalk een impedantie moet hebben van 35 ohm. Z = 138 log 1.08 D/d D:=21 mm;  d:= 12 mm Afstand pluggen = 75 ÷ frequentie

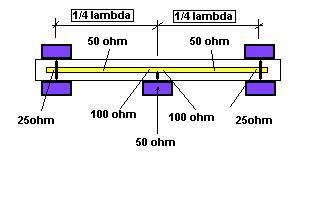

Klik op de foto voor meer informatie	4 antenne koppelen met een ¼ lambda transformator Je ziet hier dat de koppelbalk een impedantie moet hebben van 35 ohm. Z = 138 log 1.08 D/d D:= 21 mm;  d:= 15 mm Afstand pluggen = 75 ÷ frequentie

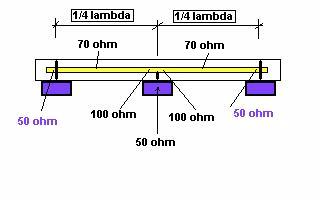

	Om twee van de bovenstaande balken te koppelen zal de knooppunt waar de voedings kabel aan vast komt 50 ohm moeten worden.Gezien hier 2 balken worden gekoppeld zal er een transformatie moeten plaats vinden naar 100 ohm. Z = 138 log 1.08 D/d D:= 21 mm; d := 10 mm Afstand ant. pluggen = 150 ÷ frequentie
	Ook hier geldt dat je moet transformeren naar 100 ohm op het voedings knooppunt. Z = 138 log 1.08 D/d D:= 21 mm; d:= 8 mm Afstand ant. pluggen = 150 ÷ frequentie
6 antennes met een ½ lambda koppelbalk	Voor 6 antennes wordt het een halvegolf koppel balk. Aan elke zijde komen dan 3 pluggen. De impedantie zal op het knooppunt dan 16.6 ohm worden. We moeten dus een transformator maken van 16.6 ohm naar 100 ohm. Dit wordt 40.8 Ohm koppelbalk, klik op de hyperlink links voor de bevindingen van een 10 en 12 mm koperbuis.

=>  een balk van 1 naar 2 en twee balken van 1 naar 4

Het probleem wat ontstaat bij een enkele koppelbalk is dat je een metertje of 80 coax kabel nodig bent en dit ook voor 80 meter coax verlies geeft en wat te denken aan het gewicht (loop maar eens een rondje met 80 meter H2000 o.i.d.)

Gebruik dan 3 balken , dan ben je met een meter of 40 coax kabel klaar, dit scheelt in demping (H2000 = 4dB per 100 meter  bij 100 MHz) en gewicht.
