¼ lambda koppelbalk voor 4 antennes

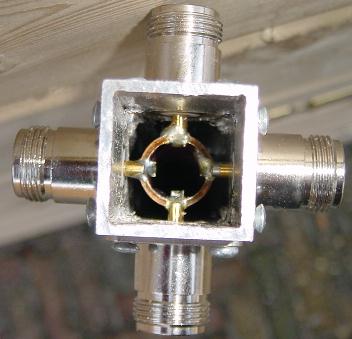

Je ziet hier een ¼ lambda koppelbalk met een Koker buis van 23mm binnenwerks en een 15 mm koperbuis.

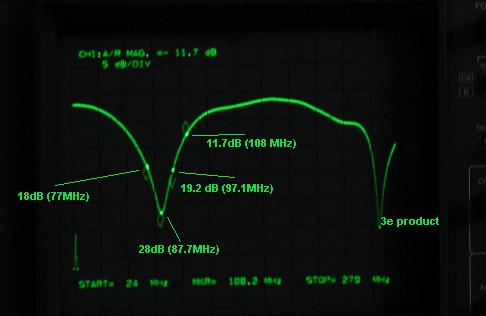

de reflectie demping is maximaal op 88 MHz en is 28 dB, deze balk is gemaakt voor beneden in de band en kan tot 97 MHz gebruikt worden, 19 dB is een redelijk staandegolfverhouding, hoger in frequentie wordt de staandegolf te slecht.






De hele sweep is van 24 MHz tot 279 MHz

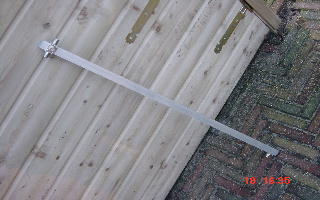

Plot plaatje van een ¼ lambda koppelbuis voor 4 antennes. De lengte van plug tot plug in deze is 86 cm en is geschikt voor rond 88 MHz
